Характеристики
Макс. радиус размещения | 35,2 м |
Вращение | 365 ° |
Рабочая температура окружающей среды | -20 ℃ ~ 50 ℃ |
Режим установки | Этаж / Лифт |
Источник питания | 380 В 50 Гц |
Модель двигателя | Y160L-4 B35 IP54 |
Мощность | 15 кВт |
Скорость вращения | 1460 об / мин |
Давление в системе | 32 МПа |
Емкость гидравлического масляного бака | 180 л |
Системы контроля | Радио-Cable-Manual |
Режим очистки трубопровода | Вода / Химчистка |
Общий приблизительный вес | 17,2 т |
Противовес | нет |
Диаметр трубопровода | DN125 мм |
Длина концевого шланга | 3 м |
1-я секция-длина | 9600 мм |
1-й раздел - артикуляция | 90 ° |
2-я секция-длина | 8465 мм |
2-я секция - артикуляция | 180° |
3-я секция-длина | 8480 мм |
Третий раздел - Артикуляция | 241 ° |
4-й раздел - длина | 8655 мм |
4-й раздел - артикуляция | 235 ° |
Высота башни | 20 м |
Скорость скалолазания | 0,5 ~ 0,8 м / мин |
Режим скалолазания | Тип подъема цилиндра |
Дизайн стрелы | 4Z |

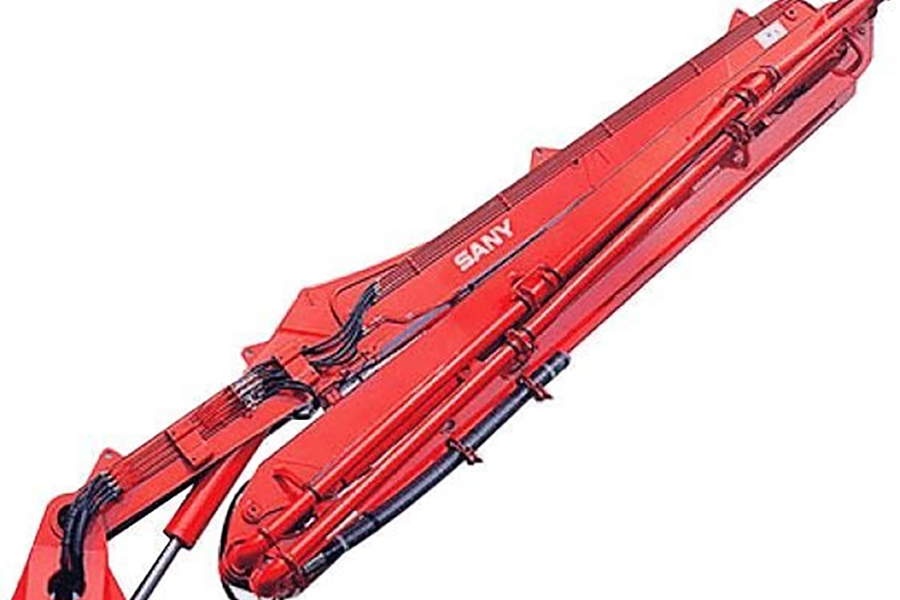

Бетонораспределительная стрела Sany HG36 длиной 36 метров
Механизм предназначен для подачи растворов из бетона на большие расстояния. Бетонораспределительную стрелу устанавливают на строительных площадках и объектах промышленного типа. Радиус захвата устройства составляет 35,2 метра.
В стрелу установлен электрический мотор, мощность которого составляет 15 кВт. Работу обеспечивает трехфазная электрическая сеть (380 В).
Стрела состоит из 4 секций, поэтому она может вращаться и складываться. Все элементы механизма изготовлены и з стали высокой прочности. Благодаря этому конструкция обладает высоким показателем устойчивости. Подача выполняется бетонопроводящим трубопроводом. Его диаметр составляет 1,25 м.
Главным достоинство агрегата является наличие конечного шланга. Его длина составляет 3 метра. Ось вращения - 365°. Производительность стрелы повышается за счет технологичных электрогидравлических элементов.
Бетонораспределительная стрела Sany HG36 характеризуется следующими особенностями:
-
Монтаж оборудования производится в шахте лифта внутри здания и не требует других отверстий в конструкциях перекрытий;
-
Устройство имеет большой радиус охвата во время работы;
-
Используется подъемная колонна телескопического типа;
-
Безопасность и надежность работы обеспечивается прочностью стен, на которые приходится основная нагрузка;
-
Срок службы применяемых труб в 3-5 раз выше, чем у обычных, и рассчитан на 30-50 тыс. куб. м;
-
Для подъемных колонн и опор задействованы автономные системы, что способствует сокращению трудозатрат при эксплуатации.
Для бетонораспределительной стрелы Sany HG36 также допустима установка непосредственно на пол с надежным креплением. При использовании шахты лифта требуемые параметры составляют 2,0 м – 2,7 м.
Применяется стрела распределения при строительстве высотных домов, зданий свыше 30 м. Устройство предназначено для работы с бетоном, начиная с С30 и более.
